Hệ thống mạ bằng Robot cầu trục – Giải pháp tự động hóa hiện đại trong ngành xi mạ

Trong sản xuất công nghiệp, nhu cầu mạ bề mặt kim loại ngày càng tăng cao cả về số lượng lẫn chất lượng. Khi sản phẩm mạ có kích thước lớn, khối lượng nặng và sản xuất liên tục, phương pháp thủ công không còn phù hợp. Lúc này, hệ thống mạ bằng Robot cầu trục trở thành giải pháp tối ưu, giúp tự động hóa toàn bộ quy trình, giảm sức lao động và nâng cao năng suất.

1. Tổng quan về hệ thống mạ bằng Robot cầu trục

Hệ thống mạ bằng Robot cầu trục được thiết kế với 4 cầu trục đặt nối tiếp, mỗi cầu trục phục vụ từ 15 đến 20 bể mạ. Các bể được tổ chức theo đúng công nghệ mạ truyền thống:

• Bể tẩy rửa bằng sóng siêu âm.

• Bể làm nhám bề mặt bằng hóa chất.

• Các bể nước rửa trung gian.

• Bể mạ hóa chất (mạ niken, thiếc, crom, vàng…).

• Bể mạ bóng tăng thẩm mỹ.

• Bể sấy khô.

• Khu vực ra hàng thành phẩm.

Toàn bộ quy trình vận hành được điều khiển và giám sát bằng hệ thống PLC, HMI và biến tần, kết hợp với các cảm biến đảm bảo an toàn và chính xác tuyệt đối.

2. Cấu tạo và thành phần chính của hệ thống

2.1 Robot cầu trục

• Mỗi cầu trục được trang bị động cơ nâng – hạ và động cơ tiến – lùi, cho phép di chuyển giỏ hàng qua lại giữa các bể.

• Cảm biến vị trí và cảm biến an toàn được lắp đặt dọc đường chạy, giúp PLC xử lý chính xác, ngăn ngừa va chạm giữa các cầu trục.

• Hệ thống xích quay lồng hàng được tích hợp, giúp giỏ hàng đảo đều trong quá trình nhúng mạ, tăng độ đồng đều của lớp phủ.

• Cầu trục có tính năng thông minh, có thể chạy nhanh ở khoảng trống giữa các bể và tự động giảm tốc hoặc dừng chính xác khi đến vị trí bể mạ.

2.2 Các bể mạ và xử lý

• Bể tẩy rửa siêu âm: làm sạch dầu mỡ, bụi bẩn.

• Bể tạo nhám bề mặt: tăng khả năng bám dính lớp mạ.

• Bể mạ hóa chất: tùy công nghệ có thể là mạ niken, mạ đồng, mạ thiếc hoặc mạ vàng.

• Bể mạ bóng: cải thiện độ sáng, tính thẩm mỹ.

• Bể nước rửa: bố trí xen kẽ, loại bỏ hóa chất còn sót lại.

• Bể sấy khô: hoàn thiện sản phẩm trước khi ra hàng.

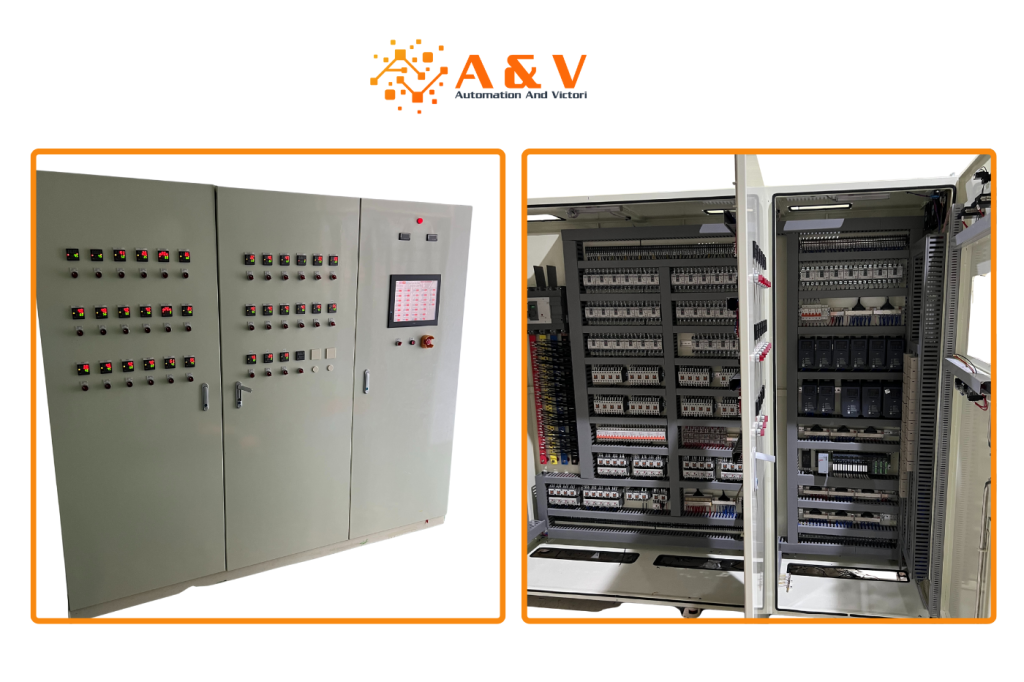

2.3 Hệ thống điều khiển – tủ điện

Tủ điện trung tâm là “bộ não” của hệ thống, bao gồm:

• PLC (Programmable Logic Controller): xử lý toàn bộ chương trình điều khiển cầu trục, bơm, gia nhiệt và đảm bảo trình tự công nghệ.

• HMI (Human Machine Interface): màn hình cảm ứng để công nhân giám sát, cài đặt thông số và theo dõi tình trạng vận hành.

• Biến tần: điều khiển tốc độ động cơ nâng – hạ, tiến – lùi và motor quay xích, giúp cầu trục vận hành mượt mà, tiết kiệm điện năng.

• Thiết bị đóng cắt, rơ-le bảo vệ: đảm bảo an toàn cho toàn hệ thống.

2.4 Hệ thống phụ trợ

• Gia nhiệt bể mạ: PLC giám sát và điều chỉnh nhiệt độ chính xác theo yêu cầu công nghệ.

• Bơm hóa chất – bơm lọc: duy trì dung dịch mạ sạch, loại bỏ tạp chất, nâng cao chất lượng lớp mạ.

• Cảm biến mực nước, cảm biến dòng điện mạ: đảm bảo môi trường mạ ổn định.

3. Nguyên lý hoạt động của hệ thống mạ bằng Robot cầu trục

1. Công nhân đưa giỏ hàng kim loại vào vị trí cầu trục đầu tiên.

2. PLC điều khiển cầu trục nâng hàng và đưa đến bể tẩy rửa siêu âm.

3. Sau khi hoàn tất, cầu trục tiếp tục di chuyển đến các bể nhám, bể mạ hóa chất, bể rửa, bể bóng, bể sấy theo đúng chu kỳ cài đặt.

4. Động cơ quay xích giúp giỏ hàng đảo đều trong bể, lớp mạ phủ đồng nhất.

5. Các cảm biến và phần mềm PLC phối hợp giúp 4 cầu trục vận hành song song nhưng không va chạm.

6. Sau khi kết thúc quy trình, sản phẩm được đưa ra khỏi line mạ và sẵn sàng cho khâu kiểm tra – đóng gói.

4. Ưu điểm vượt trội của hệ thống mạ bằng Robot cầu trục

• Tự động hóa cao: giảm sự phụ thuộc vào nhân công, đặc biệt với sản phẩm nặng và khối lượng lớn.

• An toàn và chính xác: cảm biến, PLC và biến tần phối hợp giúp tránh va chạm, dừng đúng vị trí.

• Chất lượng đồng đều: motor quay xích đảo đều hàng, kiểm soát chặt chẽ nhiệt độ, dòng điện, thời gian.

• Tiết kiệm chi phí: tối ưu hóa hóa chất, giảm phế phẩm, tiết kiệm điện nhờ biến tần.

• Năng suất vượt trội: 4 cầu trục làm việc song song, xử lý hàng nghìn sản phẩm mỗi ca.

• Dễ giám sát và bảo trì: HMI trực quan, cảnh báo sự cố, dễ dàng theo dõi trạng thái từng bể và từng cầu trục.

5. Ứng dụng của hệ thống mạ Robot cầu trục

• Ngành sản xuất ô tô – xe máy: mạ crom, mạ niken cho linh kiện.

• Công nghiệp điện – điện tử: mạ thiếc, mạ vàng cho đầu nối, dây dẫn, vi mạch.

• Trang sức và phụ kiện cao cấp: mạ vàng, mạ bạc, mạ bóng trang trí.

• Ngành cơ khí – gia công kim loại: xử lý bề mặt chống gỉ, tăng độ bền.

6. Kết luận

Hệ thống mạ bằng Robot cầu trục là giải pháp toàn diện cho các doanh nghiệp cần xử lý khối lượng hàng hóa lớn, nặng và đòi hỏi chất lượng đồng đều. Với sự kết hợp của 4 cầu trục thông minh, PLC, HMI, biến tần, cảm biến và hệ thống phụ trợ, quy trình mạ trở nên an toàn, chính xác và hiệu quả.

Đầu tư vào hệ thống mạ cầu trục không chỉ nâng cao năng suất và chất lượng sản phẩm, mà còn giúp doanh nghiệp tối ưu chi phí, tăng tính cạnh tranh và hướng tới sản xuất công nghiệp hiện đại, bền vững.
